Светильники-облучатели ФОТОН серии типа ФОТОН ОБН и ОБРН

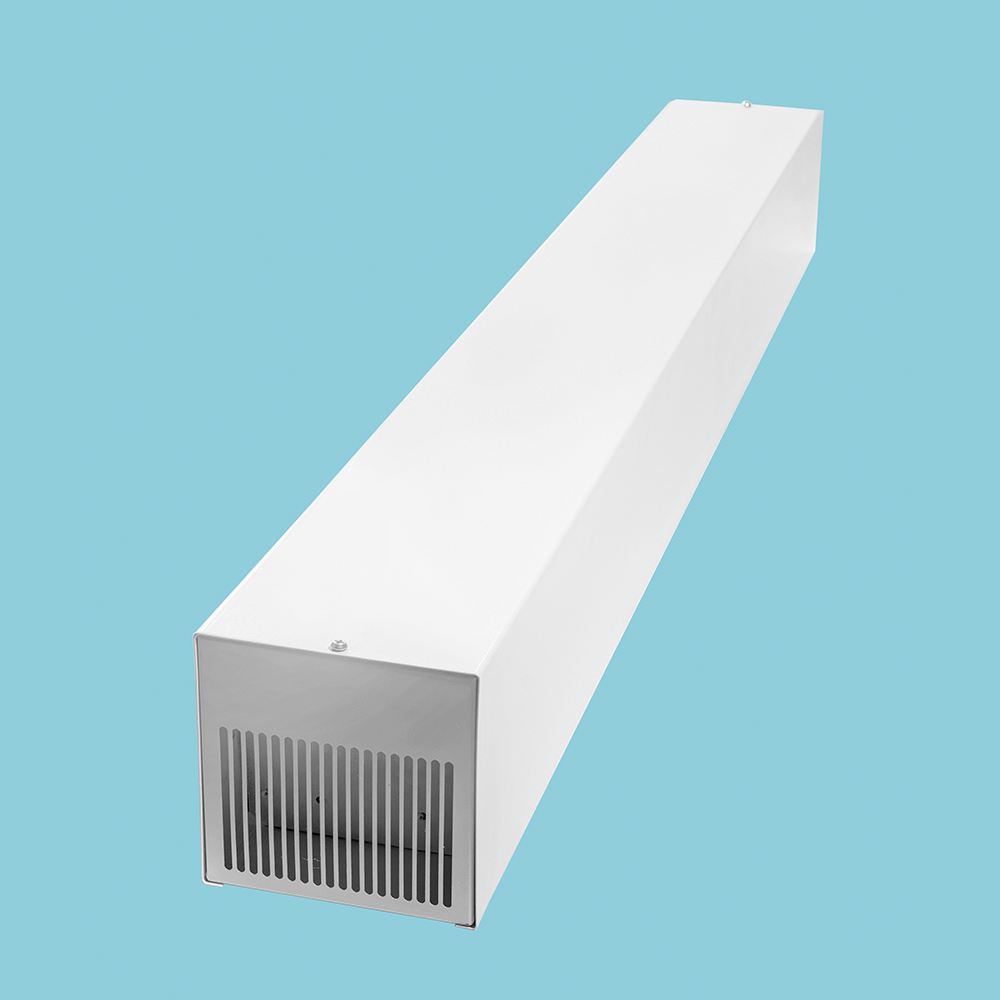

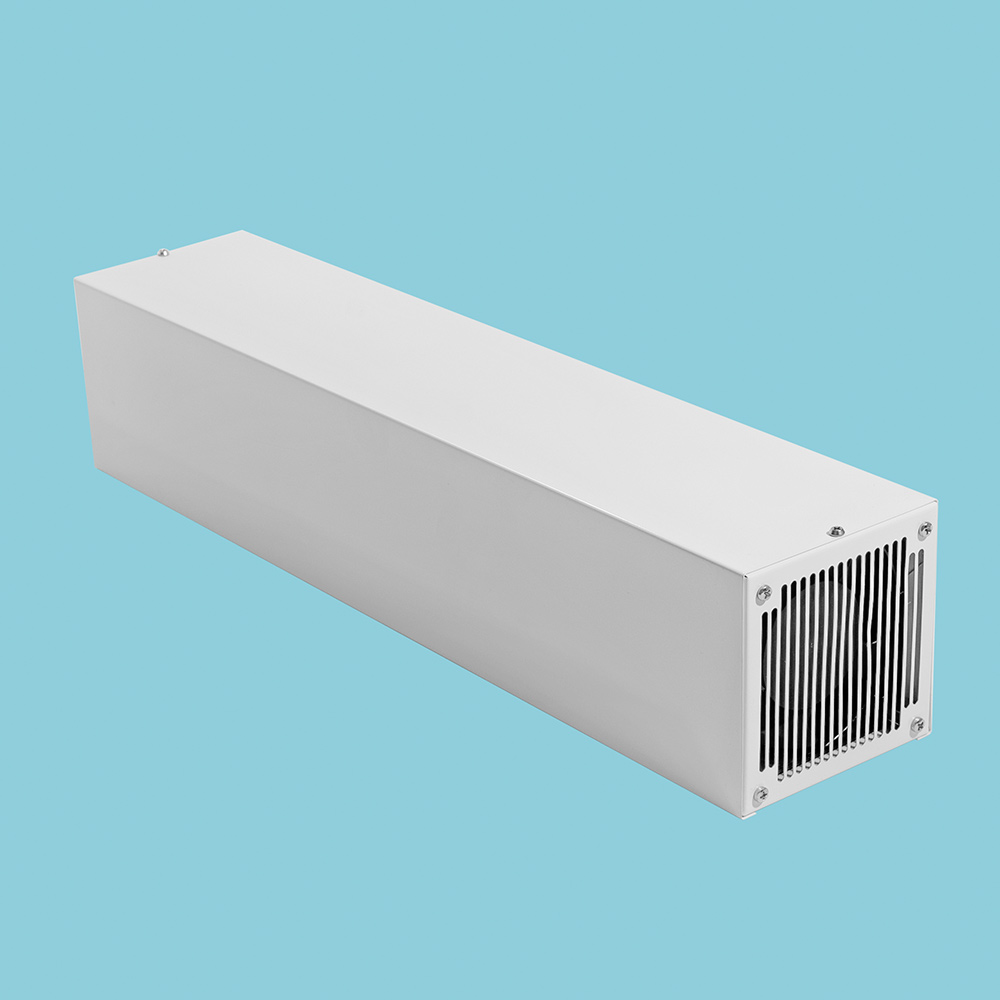

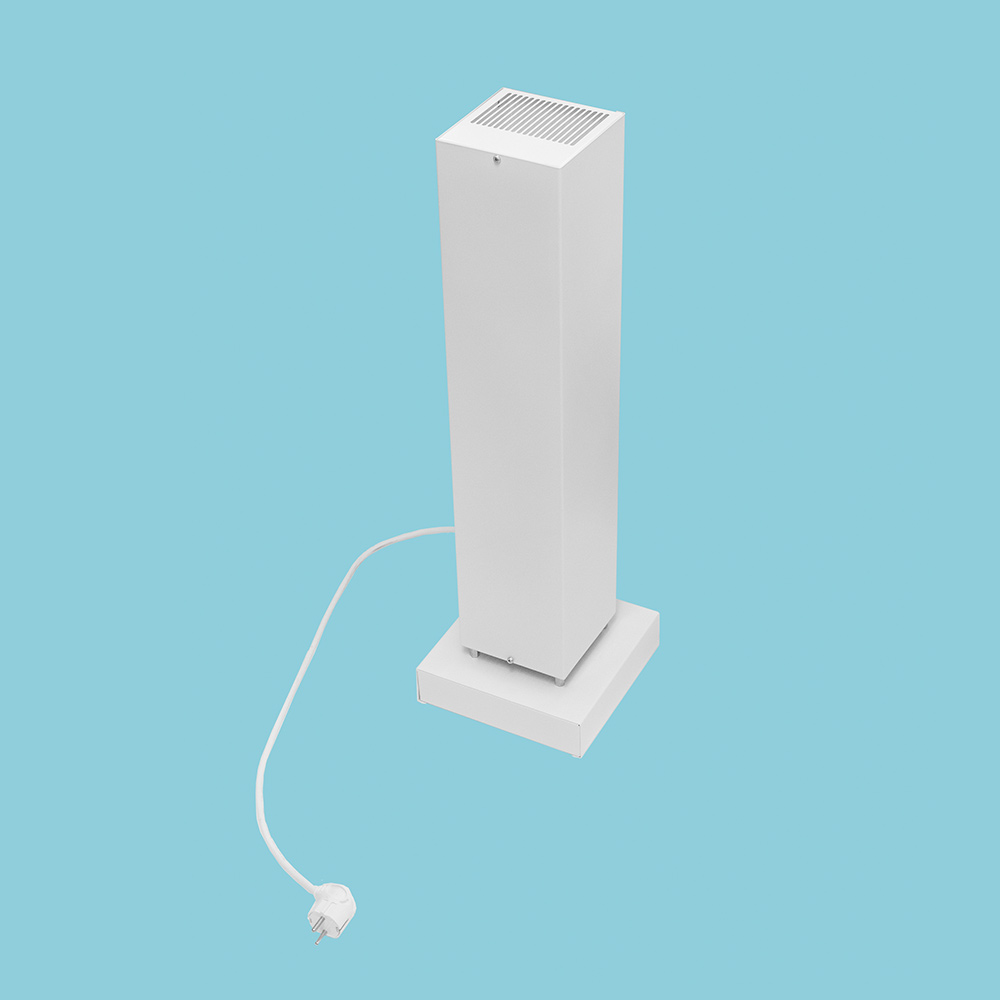

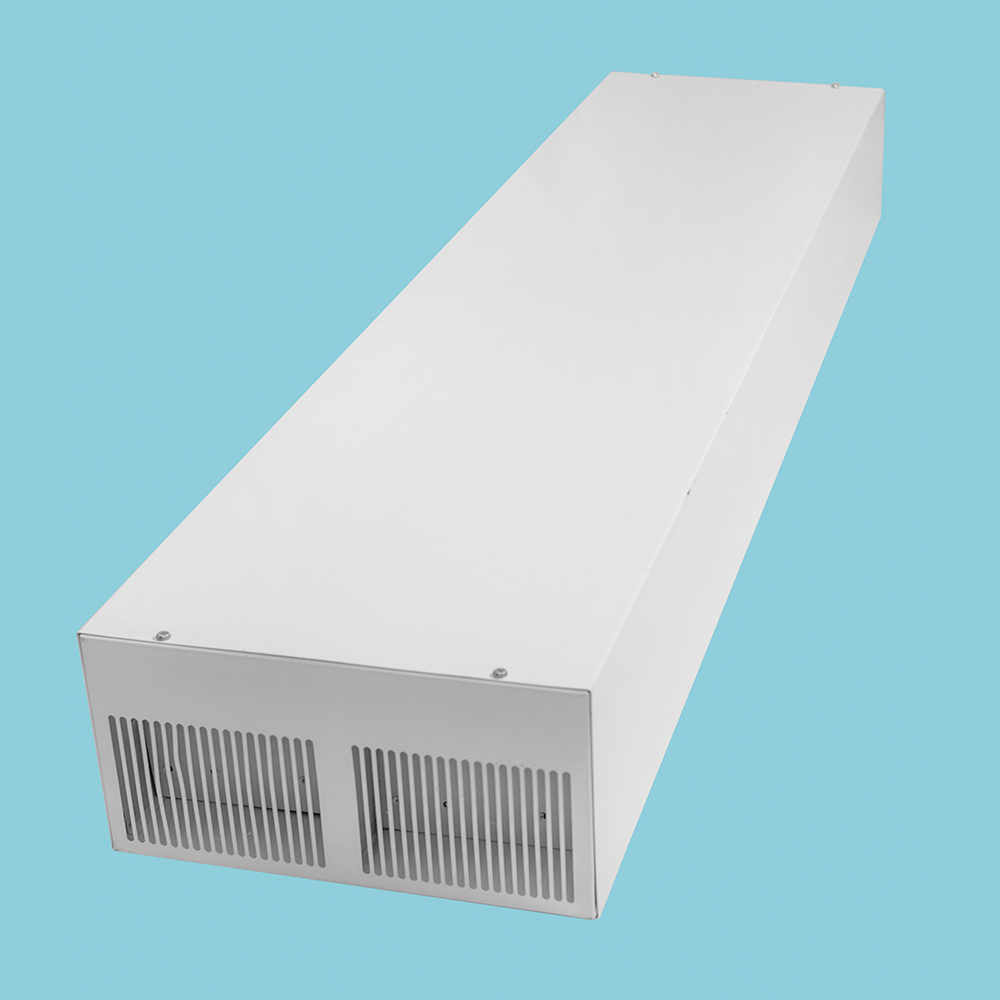

Cветильники облучатели рециркуляторы бактерицидные настенные и напольные ОБРН01 и ОБН01 (далее – облучатель), предназначенные для обеззараживания воздуха помещений УФ бактерицидным излучением на длине волны (УФ-С).
Светильник облучатель предназначен для использования в лечебно-профилактических учреждениях, а также больницах и поликлиниках и в других административных, общественных, производственных помещениях и местах массового пребывания людей.
В качестве источника УФ-излучения на длине волны (УФ-C) в облучателе используются бактерицидные лампы типа TUV 15 или 30W «PHILIPS» или других производителей с аналогичными характеристиками.
Расшифровка условного обозначения:
О - облучатель;
Б - с бактерицидными лампами;
Р- рециркуляторного типа;
Н – настенный, напольный;
01 – модель конструкции;
Фотон- торговая марка;
1х15 (2х15,30,36 и т.д) – количество и мощность ламп:
Первая цифра:
1- защитный экран
Вторая цифра:
1 - настенный
2 -напольный
Третья цифра:
2- цвет корпуса (белый)
Пример условного обозначения: ОБРН01- Фотон 1х15-012 или ОБН01- Фотон 2х15-012
1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. Светильники облучатели соответствуют требованиям Технических условий ТУ 27.40−001- 15246959-2020 , ГОСТ Р МЭК 60598-1, ГОСТ IEC 60598-2-1 и комплекту конструкторской документации.
1.2. Основные параметры и характеристики
1.2.1. Типы, основные параметры и характеристики светильника облучателя должны соответствовать указанным в таблице.
1.2.2. Номинальные значения климатических факторов по ГОСТ 15150, при этом значение климатических факторов принимают следующее:
- диапазон рабочих температур от плюс 50 оС до минус 5 оС;
- относительная влажность воздуха при температуре 25 оС – 100 %;
- высота над уровнем моря до 1500 м;
- тип атмосферы I или II по ГОСТ 15150.
1.2.3. Габаритные, установочные размеры и масса светильник облучатель должны соответствовать указанным в конструкторской документации на светильники. Габаритные размеры светильника облучателя, указанные в таблице 1 приведены для справок.
|
Тип облучателя |
Количество бактерицидных ламп, N |
Суммарный бактерицидный поток излучения ламп, Фбкл.с, Вт, не менее |
Потребляемая активная мощность, Вт, не более* |
Объемная плотность облучения Дж/м3 (расч.) |
Коэффициент мощности, более |
Габаритные размеры, мм, не более |
Масса, кг, не более |
|---|---|---|---|---|---|---|---|
|
ОБРН01-15-012 |
1 |
4,7 |
15 |
240 |
0,95 |
670x125x125 |
2,4 |
|
ОБРН01-2х15-012 |
2 |
9,4 |
30 |
480 |
0,95 |
2,9 |
|
|
ОБРН01-30-012 |
1 |
9,4 |
30 |
480 |
0,95 |
1060х125х125 |
3,2 |
|
ОБРН01-2х30-012 |
2 |
18,7 |
60 |
960 |
0,95 |
3,6 |
|
|
ОБРН01-15-022 |
1 |
4,7 |
15 |
240 |
0,95 |
715х200х200 |
2,8 |
|
ОБРН01-2х15-022 |
2 |
9,4 |
30 |
480 |
0,95 |
3,2 |
|
|
ОБРН01-30-022 |
1 |
9,4 |
30 |
480 |
0,95 |
1090х300х300 |
3,4 |
|
ОБРН01-2х30-022 |
2 |
18,7 |
60 |
960 |
0,95 |
3,8 |
|
|
ОБН01-15-012 |
1 |
4,7 |
15 |
- |
0,95 |
482х54х116 |
1,2 |
|
ОБН01-2х15-012 |
2 |
9,4 |
30 |
- |
0,95 |
482х54х116 |
1,2 |
|
ОБН01-30-012 |
1 |
9,4 |
30 |
- |
0,95 |
940x47x117 |
1,5 |
|
ОБН01-2х30-012 |
2 |
18,7 |
60 |
- |
0,95 |
965х175х60 |
1,6 |
|
ОБН01-15-112 |
1 |
4,7 |
15 |
- |
0,95 |
482х54х116 |
1,2 |
|
ОБН01-2х15-112 |
2 |
9,4 |
30 |
- |
0,95 |
482х54х116 |
1,2 |
|
ОБН01-30-112 |
1 |
9,4 |
30 |
- |
0,95 |
940x47x117 |
1,6 |
|
ОБН01-2х30-112 |
2 |
18,7 |
60 |
- |
0,95 |
965х175х60 |
1,7 |
|
ОБРН01-4х30-022 |
4 |
37,4 |
120 |
960 |
0,95 |
1090х400х400 |
4,8 |
|
ОБРН01-4х30-021 |
4 |
37,4 |
120 |
960 |
0,95 |
1090х400х400 |
4,8 |
|
ОБРН01-6х30-022 |
6 |
56,1 |
180 |
960 |
0,95 |
1090х500х500 |
5,8 |
|
ОБРН01-8х15(4х15)-022 |
8 |
37,6 |
140 |
480 |
0,95 |
700х400х700 |
4,8 |
